概 述

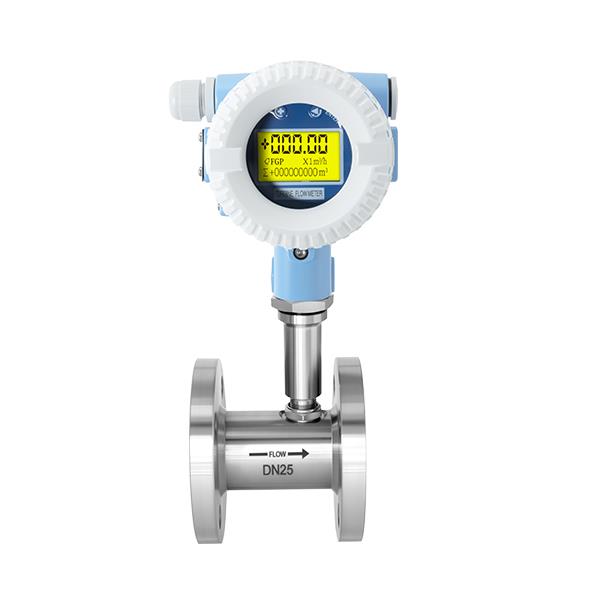

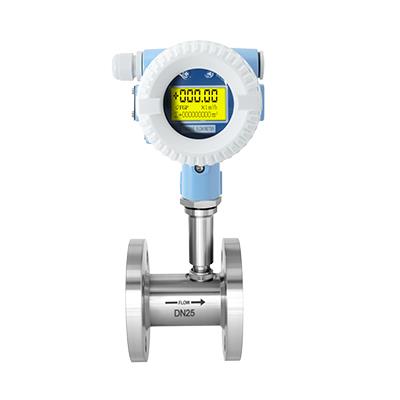

LFLWGY涡轮流量计是一种高精度、高稳定性的流量计，具有良好的可靠性和抗干扰性能，无零点漂移。它可广泛应用于造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药、各种饮料等领域，可测量各种液体，包括有机液体、无机液和低温流体。
技术参数
通径(mm)
4、6、10、15、20、25、32、40、50、65、80、100、125、150、200
最高流速
5m/s
输出信号
脉冲信号、4-20mA信号
连接方式
螺纹连接、法兰连接、卡箍连接
综合精度
1%R、0.5%R
供电电源
+12VDC～+24VDC
消耗功率
0.5W
公称压力
环境温度
环境温度-20~+40℃;相对温度5%~90%RH;大气压力86~106KPa
连接法兰材质
304,316L不锈钢
防护等级
IP65或更高(可定制)
通径参数
仪表口径
正常流量范围
扩展流量范围
常规连接方式与耐压等级
特制耐压等级(Mpa)
4
0.04~0.25
0.04~0.4
螺纹连接/6.3MPa
10、16、25
6
0.1～0.6
0.06～0.6
螺纹连接/6.3MPa
10、16、25
10
0.2~1.2
0.15~1.5
螺纹连接/6.3MPa
10、16、25
15
0.6～6
0.4~8
螺纹连接/6.3MPa;螺纹连接/2.5MPa
4.0、6.3、10、16、25
20
0.8~8
0.45~9
螺纹连接/6.3MPa;螺纹连接/2.5MPa
4.0、6.3、10、16、25
25
1~10
0.5~10
螺纹连接/6.3MPa;螺纹连接/2.5MPa
4.0、6.3、10、16、25
32
1.5~15
0.8~15
螺纹连接/6.3MPa;螺纹连接/2.5MPa
4.0、6.3、10、16、25
40
2~20
1~20
螺纹连接/6.3MPa;螺纹连接/2.5MPa
4.0、6.3、10、16、25
50
4~40
2~40
螺纹连接/2.5MPa
4.0、6.3、10、16、25
65
7~70
4~70
螺纹连接/2.5MPa
4.0、6.3、10、16、25
80
10~100
5~100
螺纹连接/2.5MPa
4.0、6.3、10、16、25
100
20~200
10~200
螺纹连接/1.6MPa
2.5、4.0、6.3、10、16、25
125
25~250
13~250
螺纹连接/1.6MPa
2.5、4.0、6.3、10、16
150
30～300
15～300
螺纹连接/1.6MPa
2.5、4.0、6.3、10、16
200
80~800
40～800
螺纹连接/1.6MPa
2.5、4.0、6.3、10、16
(mm)
(m³/h)
(m³/h)
(法兰夹装)
选型说明
型号
说明
LFLWGY
□
/□
/口
/口
/□
/□
/□
公称通径
4
4mm
6
6mm
10
10mm
15
15mm
20
20mm
25
25mm
32
32mm
40
40mm
50
50mm
65
65mm
80
80mm
100
100mm
125
125mm
150
150mm
200
200mm
仪表类型
N
传感器型：+12V或24V供电，输出三线制脉冲信号
A
变送器型：+24V供电，输出二线4~20mA
B
智能型：锂电池供电，现场显示无信号输出
C
智能型：+24V供电，现场显示并输出二线制4~20mA
C1
智能型：+24V供电，现场显示带有RS485通讯输出
C2
智能型：+24V供电，现场显示并带有HART通讯协议
精度等级
5
0.5级
10
1.0级
涡轮类型
W
扩展测量范围
S
标准测量范围
材质
S
304不锈钢
L
316(L)不锈钢
防爆
N
非防爆型
E
防爆型
压力等级
N
常规
H(X)
高压
